Haspelfahrwerke
- Artikel-Nr.: RZ8936-001
- Artikelgewicht: 13,30 kg
- Angebot richtet sich ausschießlich an Gewerbetreibende!

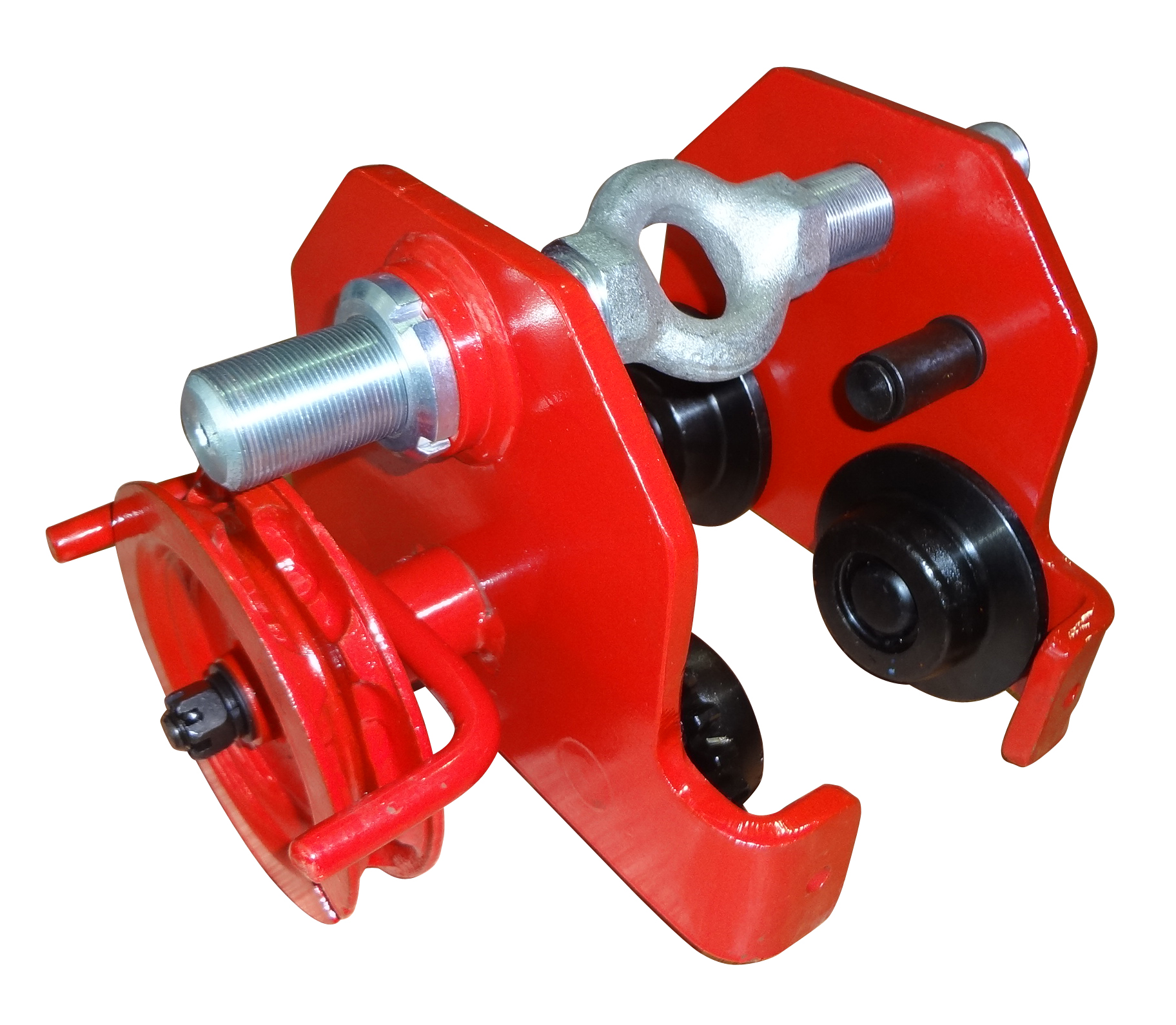

Haspelfahrwerke
Die Haspelfahrwerke dienen beim horizontalen Bewegen von Lasten auf Strukturträgern oder Balken. Sie sind einstellbar für verschiedene Träger- und Profilbereiche, sind mit Kippsicherungen versehen, ermöglichen eine zentrische Aufhängung des Hebezugs (somit kein seitliches Wandern auf der Traverse) und eine Feineinstellung wird durch den Gewindelastbolzen vorgenommen.

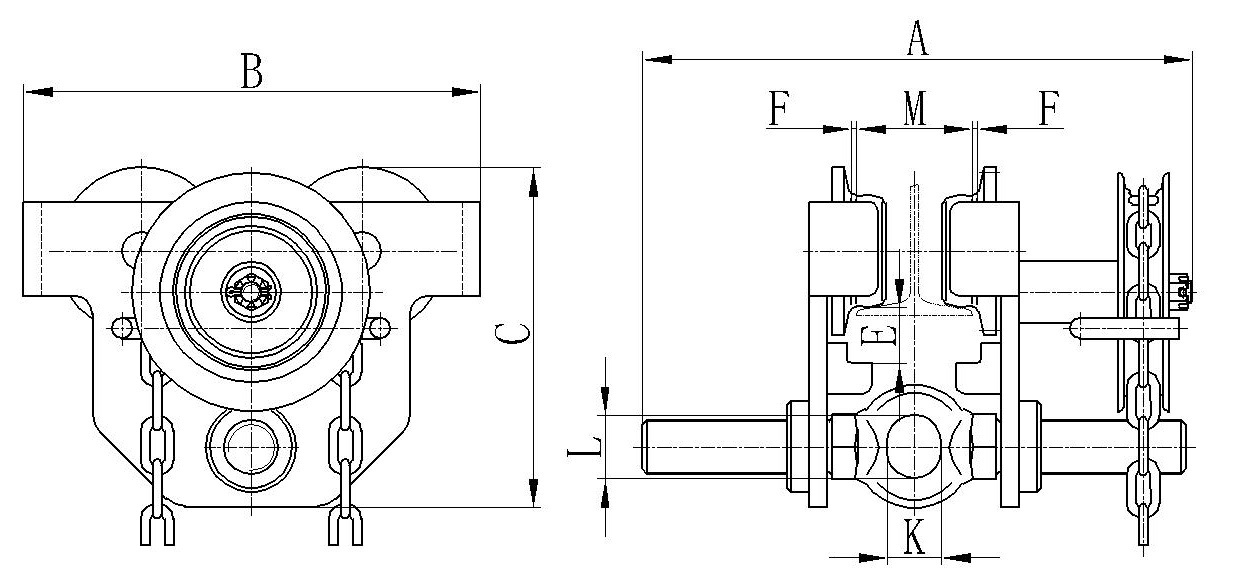

| Tragfähigkeit [t] | Spann-bereich [mm] | Min Kurvenradius [m] | Maßtabelle [mm] | Ge-wicht [kg] | ||||||
| A | B | C | E | F | K | L | ||||
| 0,5 | 50-220 | 0,9 | 292 | 225 | 173 | 33 | =3 | 25 | 30 | 11,4 |
| 1,0 | 58-220 | 1,0 | 300 | 252 | 188 | 31 | =3 | 30 | 35 | 14,7 |
| 2,0 | 66-220 | 1,2 | 314 | 300 | 226 | 32 | =3 | 40 | 47 | 21,8 |
| 3,0 | 74-220 | 1,3 | 350 | 360 | 289 | 46 | =3 | 48 | 58 | 36,7 |
| 5,0 | 90-220 | 1,4 | 359 | 392 | 313 | 47 | =3 | 60 | 70 | 48,5 |
0,5
160-305
0,9
377
225
173
33
=3
25
30
11,8
1,0
160-305
1,0
385
252
188
31
=3
30
35
15,2
2,0
160-305
1,2
395
300
226
32
=3
40
47
22,6
3,0
160-305
1,3
409
360
289
46
=3
48
58
37,9
5,0
160-305
1,4
414
392
313
47
=3
60
70
50,0
